TVS Diode 1.5KW 180V-440V

E-mail 列印

瞬態電壓抑制二極體 (TVS)

1500W Surface Mount Transient Voltage Suppressor

TVS 1.5SMCJ Series Voltage Range: 180V ~ 440V

PDF File TVS 1.5SMCJ - Series  (1.5KW  180V-440V SMC/DO-214AB)

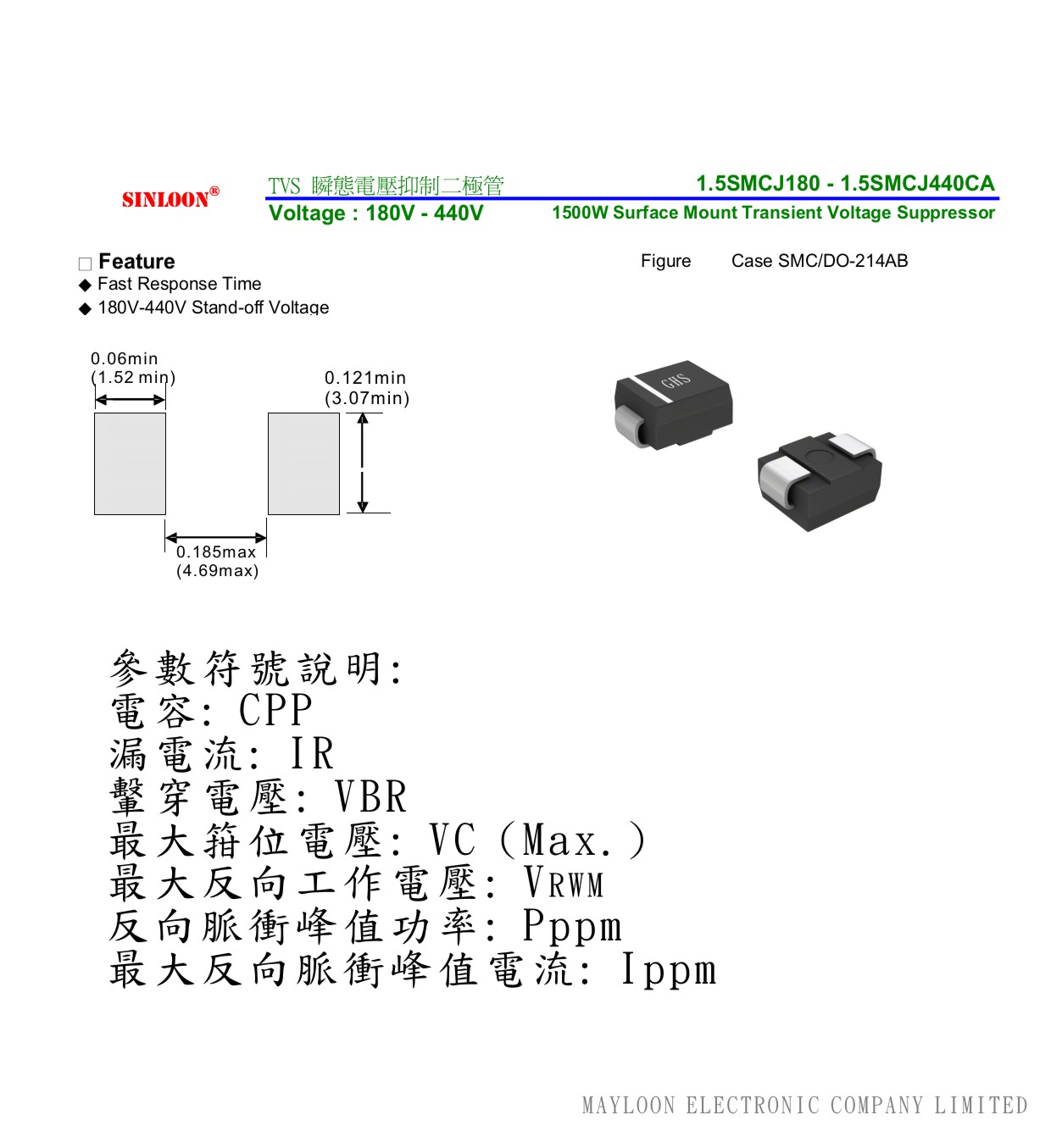

SINLOON® TVS 瞬態電壓抑制二極管 1.5SMCJ180 - 1.5SMCJ440CA
Voltage : 180V - 440V 1500W Surface Mount Transient Voltage Suppressor
Maximum Ratings and Electrical Characteristics @TA=25 unless otherwise specified
CHARACTERISTIC Symbol Value Unit
Peak Pulse Power Dissipation 10/1000μS Waveform (note 1,2) Figure 3. PPPM 1500 Min. W
Peak pulse current on 10/1000μS Waveform (note 1) Figure 4. IPPM Table 1 A
Steady state power dissipation (Note 4.) PM(AV) 6.5 W
Peak forward surge current 8.3ms single half sine-wave superimposed IFSM 200 A
on ratedload (JEDEC Mathod) (Note2,3.)
Typical Thermal Resistance RθJL 15 /W
RθJA 90
Operating and Storage Temperature Range Tj, TSTG. -65~+150
Note: 1. Non-repetitive current pulse per Figure 4 and derated above T A =25 per Figure 1.
2. Mounted on 8.0mm2 copper pad to each terminal.
3. Measured on 8.3ms single half sine-wave or equivalent square wave,
duty cycle = 4 pulses per minutes maximum.
4. Lead temperature at 75
5. Peak pulse power waveform is 10/1000μS.
6. Mounted on minimum recommended pad layout.
特性:
1. 高效能保護器件;  2. 吸收反瞬態脈衝;   3. 瞬態功率大;  4. 漏電流低轚穿電壓徧小;  5. 電路異常反應快.
符號說明:
電容 (CCP) ;   漏電流 (IR) ;  轚穿電壓 (VBR);  最大箝位電壓 (VC) ;  最大反向工作電壓 (VRWM);
反向脈衝峰值功率 (Pppm) ;   最大向反向脈衝峰值電流 (Ippm)



最近更新在 週六, 20 二月 2016 12:30
