TVS Diode 5KW 11V-190V

列印 PDF

瞬態電壓抑制二極體 (TVS)

5000W Surface Mount Transient Voltage Suppressor

TVS 5.0SMCJ Series Voltage Range: 11V ~ 190V

PDF File TVS 5.0SMCJ - Series  (5KW  11V-190V SMC/DO-214AB)

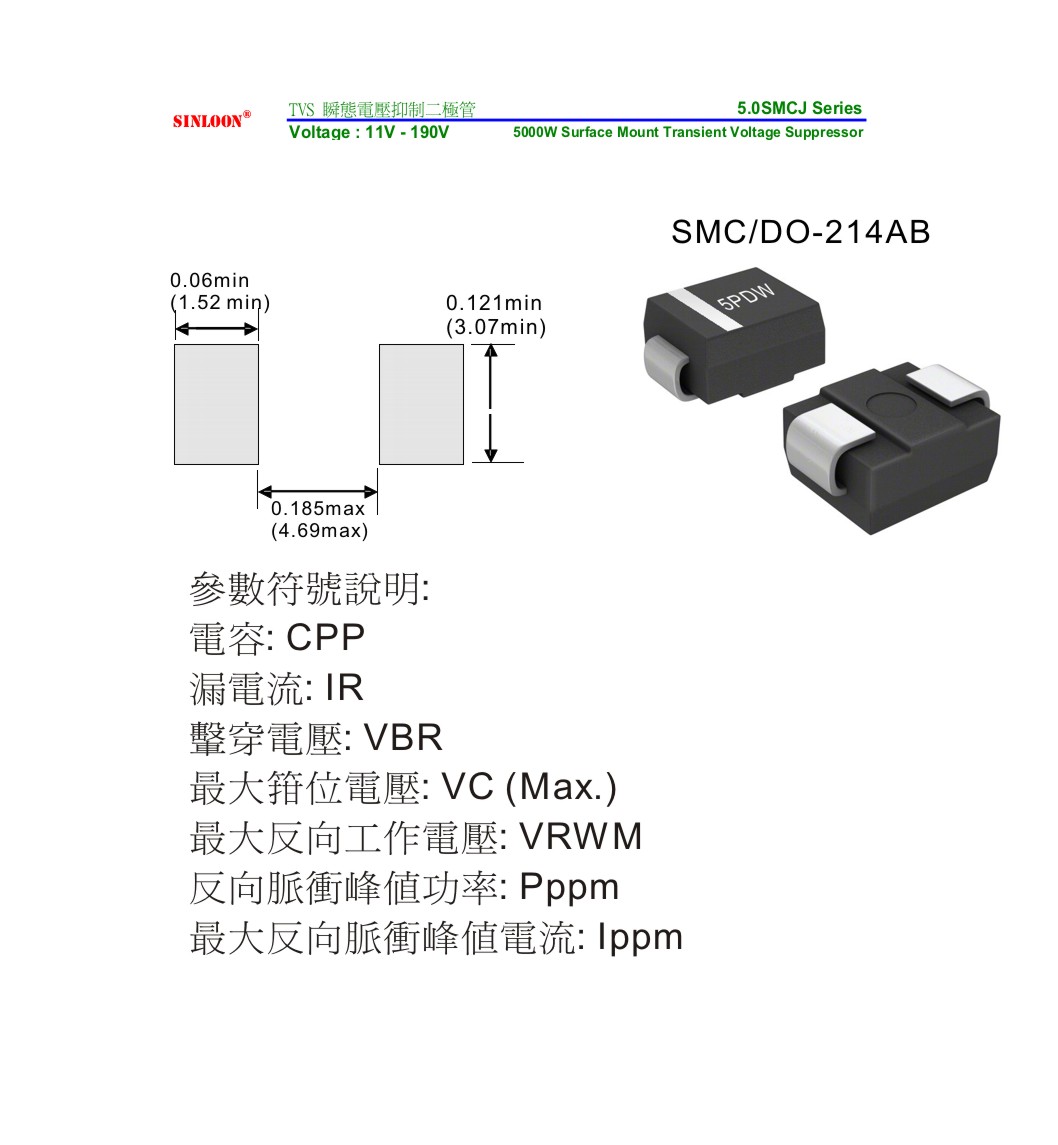

SINLOON® TVS 瞬態電壓抑制二極管 5.0SMCJ Series
Voltage : 11V - 190V 5000W Surface Mount Transient Voltage Suppressor
Maximum Ratings and Electrical Characteristics @TA=25 unless otherwise specified
CHARACTERISTIC Symbol Value Unit
Peak Pulse Power Dissipation at TA = 25 (Note 1,2,5) Fig.3 PPPM 5000 Min. W
Peak Forward Surge Current (Note 3) IFSM 300 A
Power Dissipation on Infinite Heat sink qt TL = 75 (Note 4) Fig. 5 PM(AV) 6.5 W
Maximum Instantaneous Forward Voltage at 100A (Note 6) VF 3.5/5.0 V
Typical Thermal Resistance RθJL 15 /W
RθJA 75
Operating and Storage Temperature Range Tj, TSTG. -65~+150
Note: 1. Non-repetitive current pulse per Figure 1 and derated above TA=25 per Figure 4.
2. Mounted on 8.0mm2 (0.013mm thick) copper pad to each terminal.
3. 8.3ms single half sine-wave duty cycle = 4 pulses per minutes maximum.
4. Lead temperature at 75
5. Peak pulse power waveform is 10/1000μS.
6. For unidirectional only. VF<3.5V for devices of VBR<200V and VF<5.0V for devices of VBR.201V
TVS  瞬態電壓抑制器   特性:
1. 高效能保護器件     2.  吸收反向瞬態脈衝     3.  瞬態功率大     4. 漏電流低,轚穿電壓徧差小     5.  電路異常下反應快
參數符號說明: 最大反向工作電壓: VRWM

電容: CPP 轚穿電壓: VBR 反向脈衝峰值功率: Pppm
漏電流: IR 最大箝位電壓: VC (Max.) 最大反向脈衝峰值電流: Ippm
