TVS Diode 600W 180V-440V

E-mail 列印

瞬態電壓抑制二極體

600W Surface Mount Transient Voltage Suppressor

PDF File TVS A6SMBJ180V - A6SMBJ440V

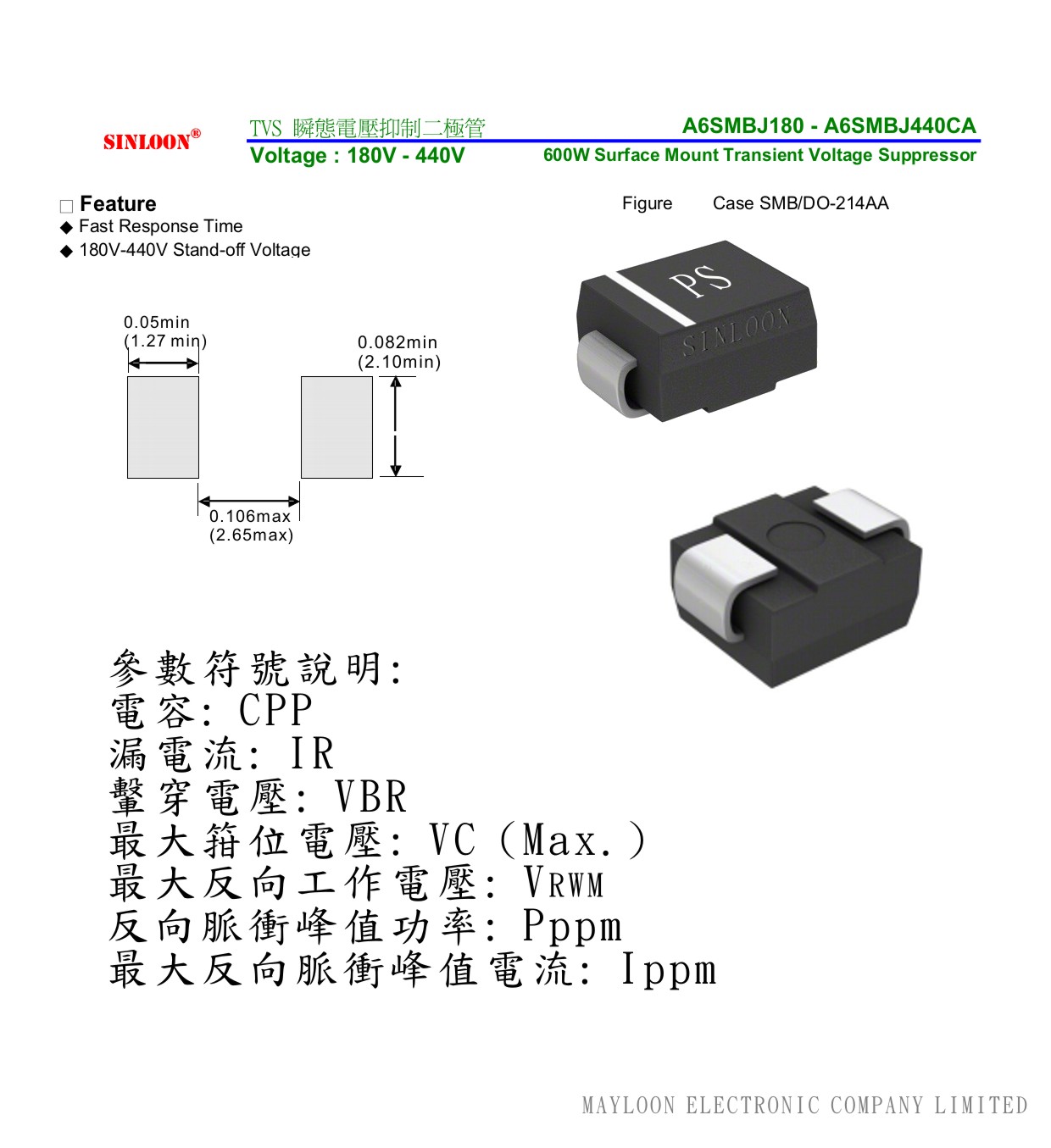

SINLOON® TVS 瞬態電壓抑制二極管 A6SMBJ180 - A6SMBJ440CA
Voltage : 180V - 440V 600W Surface Mount Transient Voltage Suppressor
Maximum Ratings and Electrical Characteristics @TA=25 unless otherwise specified
CHARACTERISTIC Symbol Value Unit
Peak Pulse Power Dissipation 10/1000μS Waveform (note 1,2) Figure 3. PPPM 600 Min. W
Peak pulse current on 10/1000μS Waveform (note 1) Figure 4. IPPM Table 1 A
Peak Forward Surge Current 8.3ms Single Half Sine-Wave IFSM 100 A
Superimposed on Rated Load (JEDEC Method) (Note 2.3)
Steady state power dissipation (note 4) PM(AV) 5.0 W
Typical thermal resistance, Junction to lead (note 6) RθJL 20 ℃/W
100 ℃/W
Operating and Storage Temperature Range Tj, TSTG. -55~+150
Note: 1. Non-repetitive current pulse per Figure 4 and derated above T A =25 per Figure 1.
2. Mounted on 5.0mm2 copper pad to each terminal.
3. 8.3ms single half sine-wave cycle = 4 pulses per minutes maximum.
4. Lead temperature at 75.
5. Peak pulse power waveform is 10/1000μS.
6. Mounted on minimum recommended pad layout.
特性:
1. 高效能保護器件;  2. 吸收反瞬態脈衝;   3. 瞬態功率大;  4. 漏電流低轚穿電壓徧小;  5. 電路異常反應快.
符號說明:
電容 (CCP) ;   漏電流 (IR) ;  轚穿電壓 (VBR);  最大箝位電壓 (VC) ;  最大反向工作電壓 (VRWM);
反向脈衝峰值功率 (Pppm) ;   最大向反向脈衝峰值電流 (Ippm)
