排阻應用:

排列電阻 大致可以分為: 表面貼裝片式網路電阻及傳統直立式排列電阻兩種。表面貼裝片式網路電阻,通稱貼片排阻,使用 0402/0603/1206成型貼片電阻,在陶瓷基板上排列裱貼成型,可以做成022R (0402 2R/4Pin) 032R (0603 2R4P)064R (1206 4R8P) 更多詳細規格參數資料可以參考美隆公司產品規格書CRA 系列。

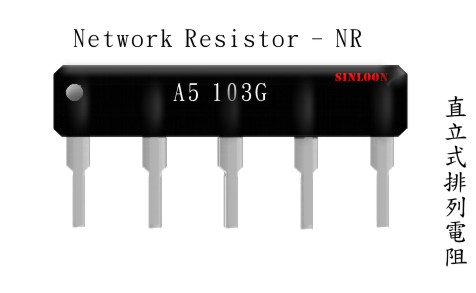

       另一種: 直立式排阻 在陶瓷基板上印刷電阻而制成,帶有引腳。

NR-系列排阻是以2個電阻以上並列或申聯而成,其電路可應電路的設計連接而分類型, 有一個獨立點(A-TYPE)或串聯(B-TYPE),由兩個以上電阻合而成。

           A type 是裡面的所有電阻有一個 共用接點，所以適合用來 Pull high or Pull low，例如 7R8P 就表示排阻有 8 pin，有 7 個電阻加一個共用接點。

           B type 則是獨立的電阻，只是包裝放在一起而己，例如 4R8P 就表示有 4 個獨立電阻，一般是用在 Bus 上串聯的 Damp ping 電阻。

網路電阻就是通稱的排阻，一般都是用在MCU 回路的LSI 電路架構。主要是節省空間。
