TO220 Power Resistor

E-mail 列印 PDF

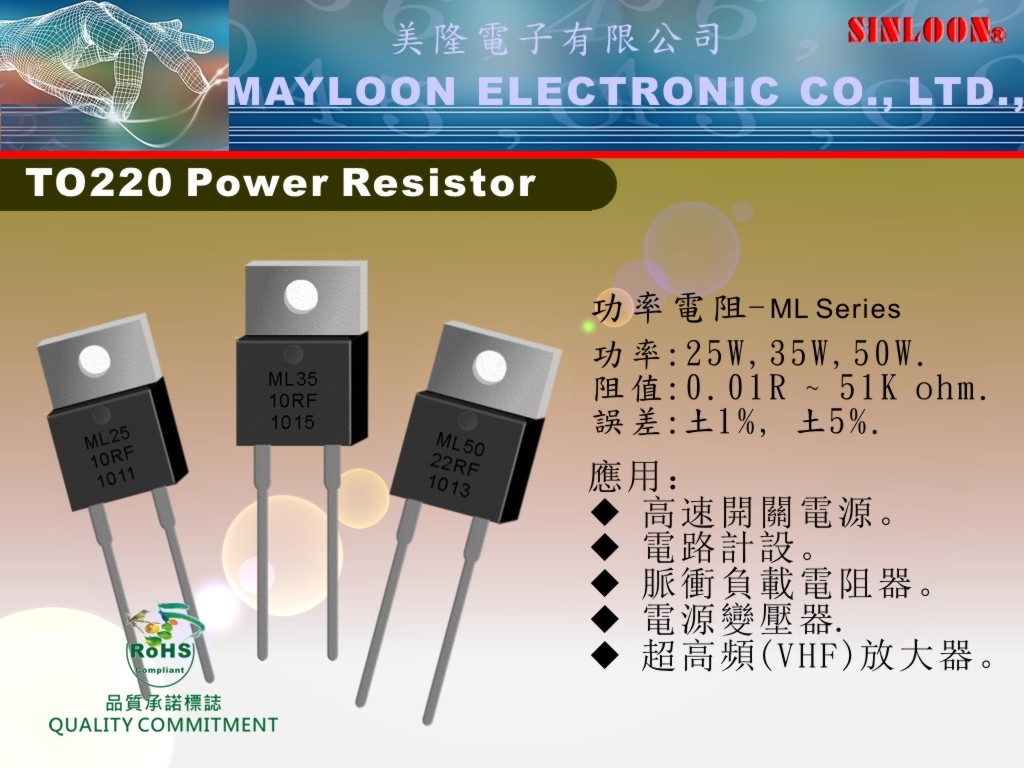

按圖放大 按圖放大 TO220 Power Resistor TO220 Power Resistor - First Page

Mayloon Products Power Resistor ML series resistors satisfy demanding applications for accurate and stable power resistors housed in the convenient TO-220 case. The resistance element is
Isolated from the mounting tab by an alumina ceramic layer, providing very low ther- mal resistance and ensuring high insulation resistance between terminals and tab.
The non-inductive design makes these products especially useful in high frequency and high speed pulse applications.

Home-TR TO220 Power Resistor - Series

  1. MF18  (18W)     Resistance : 0.05R ~  1M  Tolerance: ±1%, ±5%.
  2. MF20  (20W)     Resistance : 0.05R ~  1M  Tolerance: ±1%,± 5%.
  3. MF30  (30W)     Resistance : 0.5R ~  1M  Tolerance:± 1%, ±5%.
  4. MF50  (50W)     Resistance : 0.2R ~  1M  Tolerance: ±1%, ±5%.
  5. ML25 (25W)      Resistance: 0.01R ~ 51K Tolerance:  ±1%, ±5%.
  6. ML35 (35W)      Resistance: 0.01R ~ 51K Tolerance:  ±1%, ±5%.
  7. ML50 (50W)      Resistance: 0.01R ~ 51K Tolerance:  ±1%, ±5%.
  8. TO247 ML100(100W)    Resistance: 0.1R ~ 51K Tolerance:  ±1%, 5±%.

Applications (應用)

  • UPS   (不斷電供電系統)
  • Snubbers circuits.   (緩衝電路)
  • Voltage Regulation.  (電壓調變器)
  • Low Energy Pulse Loading.  (脈衝電路)
  • Gate Resistors in Power Supplies. (穏壓電源)
  • Terminal Resistance in RF Power Amplifiers. (射頻功率放大器)
  • Load and Dumping Resistors in CRT Monitors. (示波器)
  • Others (其它)
  • Power rating bases on 25°C ambient temperature.
  • Other requirement not spevcified in the specification sent by e-mail inquiries welcome.
  • Mayloon characteriistic parameters of electronic product specification changes of updates without pror notics.
  • Return to TO220 Power Resistor Fris Page
