Technology -
Lighting Application
 |

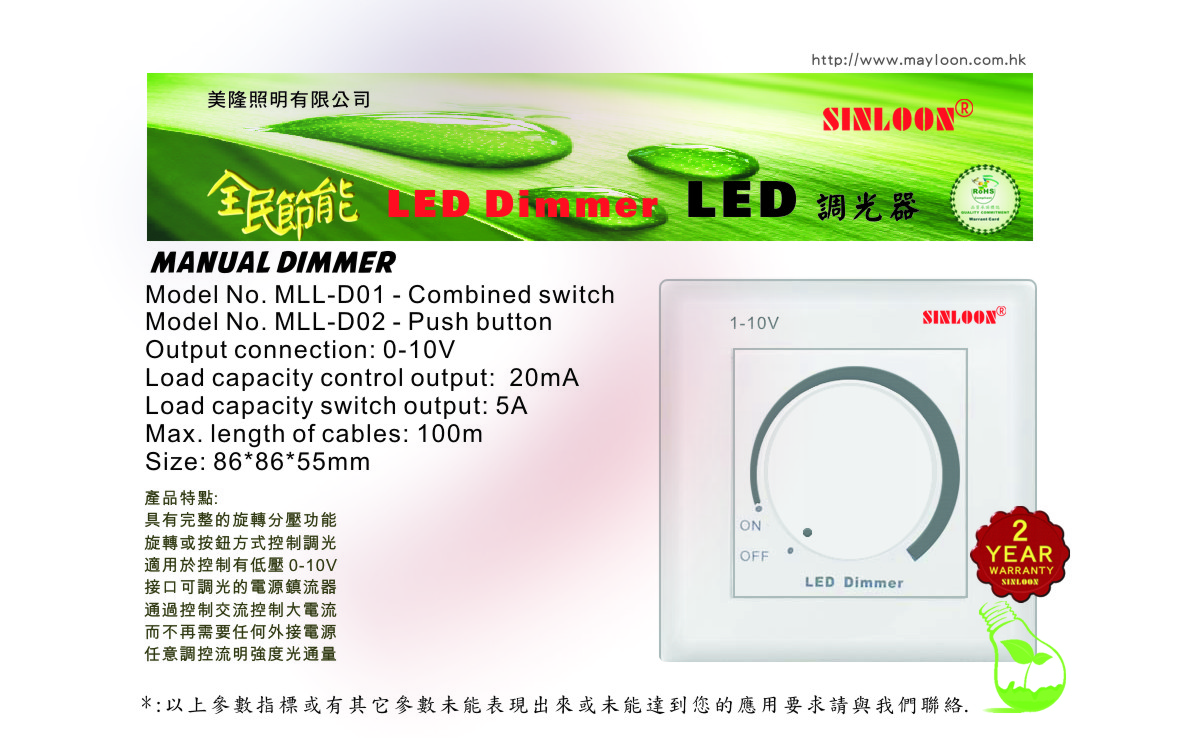

LED Lighting Dimmer (可控硅LED調光器) |
| 現代的LED調光器採用可控硅整流器,不使用電位器或可變電阻,有比較好可靠和穩定 |
| 的可調性。可控硅LED調光器,作為 0-10V調節LED燈光照明,可任意調整不同亮度極有 |
| - |
很好效果。不同的場合對調光器有不同的要求,所以在不同的場合選用調光器會有不同 |
| 的電路設計,由主迴路,觸發迴路,控制回路和反饋系統等不同的電路,應用於不同場合。 |
| 主迴路: 由雙向或單向反並聯的可控硅串接在光源回路中組成。它的輸出電壓的有效值 |
| - |
與導角呈非線性關係。 |
| 觸發迴路: 有半導體分立元件組成的弛張振盪器和觸發二極體組成的單片集成觸發器等 |
| 多種電路。它必須產生與輸入電壓在每周期中的移相導通角同步需要的觸發脈衝,具有 |
| - |
一定的觸發功率,才能達到觸發控制的目的。 |
| 控制迴路: 除常用的手控外,還有光電控制,音控,程序控制和反饋控制等多種控制觸發回路。 |
| 反饋迴路: 為了達到恆壓,恆流,短路保護等目的,採用閉環保護措施,形成反饋系統,以满足不 |
| - |
同質量要求。 |
| 可控硅調光器: 適用於家庭,辦公室,會議室,走廊等小場地。線路簡單,個人使用要求的性能 |
| 不高,價格比較低。一般都會用在如枱燈,家居吊燈,寫字樓會議室天花平板燈等,就可以满足 |
| - |
了大多數在不同工作時或休息時對光線的不同要求,達到環境光線舒適和二次節能的目的。 |
| LED 調光器接線圖 |
|
- |
- |
- |
- |
- |
| - |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
光源顯色性
Technology -
Application
|
光源 [顯色性]: |
| 光源對物體本身顏色呈現的程度稱為[顯色性],也就是顏色逼真的程度,通常 |
| 叫做 “顯色指數”。 它的單位 Ra 來表示。 |
|
Ra 值的确定.是將 DIN6196 標準中定義的8種顏色在標準光源和被測試下做比較, |
| 色差越小則表示被測光源的顏色的顯色性越好。 |
| Ra 值為100% 的光源表示,事物在其燈下顯示出來的顏色與在標準光源下一致。 |
|
物體光源在測試下百分比越高表示顯色性程度越好。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
第 9 頁, 共 16 頁 |
